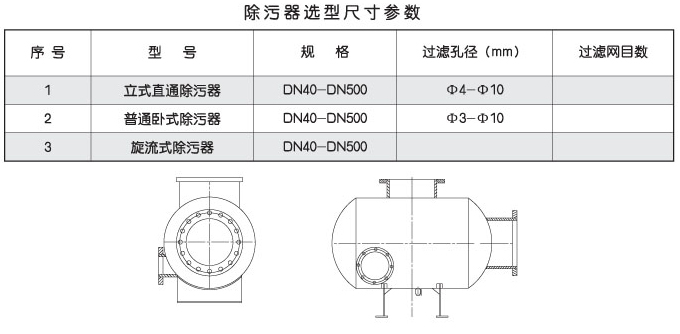

一、主要类别

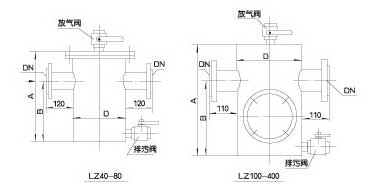

         (一)立式直通除污器

         本立式除污器为直通式除污器，水从一侧接管进入筒体内，另一侧接管与筒体内的过滤网孔管相连，过滤网孔管是由许多直径为3.5-4毫米的小孔构成。水中的杂质颗粒被网孔滤出，积存在筒体的底部，无杂质颗粒的水经过滤网孔从该侧接管流出。

         排污时打开排污阀把积存在下部的杂质污垢排出。在除污器入口与管道之间应装一阀门，排污时将此阀门关闭，打开排污阀，使水从过滤网孔里倒流出，这样可以使附着在网孔管外部的杂质冲掉。

        本立式除污器的工作压力为1.0Mpa



        (二)卧式直通除污器

        本卧式除污器为直通式除污器，其工作原理与立式除污器相同，水从一侧接管进入筒体内，另一侧接管与筒体内的过滤网孔管相连，过滤网孔管是由许多直径为3.5毫米的小孔构成，水中的杂质软粒被网孔滤出，积存在筒体下部的积污盒中，水流经网孔管从该侧接管流出。 排污时打幵排污阀把积存的污垢杂质排出。在除污器的入口与管道之间砬装一阀门，排污时将此阀门关闭，让水从过滤网孔管内向外流出，以冲掉附者在网孔管上的杂质。

        本立式除污器的工作压力为1.0-1.6Mpa

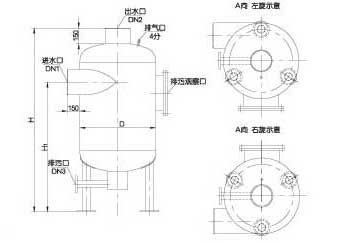

        (三)旋流式除污器

        旋流式除污器的工作原理是应用旋转离心分离原理设计的，具有一定流速的水从除污器的侧边接口流入，进入筒体后延筒体圆周形成旋流、质量较重的泥沙等杂质在离心力和重力的作用下向外运动到筒体内壁，向下旋动落入下部的积污斗中，水从中央管的过滤网向上流出.网孔罝径3.5-4毫米。 排污时打开下部的排污阀将积存的污垢杂质排出，粘附在滤网上的污垢可打开观察孔盖清除。本旋流式除污器的工作压力为1.0--1.6MPa

        二、功能与用途

         除活器的作用是用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。

        三、设备结构与工作原理

        除污器的结构形式按国家标准图R406分为卧式直通除污器、立式直通除污器和旋流式除污器三种形式。本除污器的特点是滤网由原标准图中规定的镀锌铁丝网改进为专用不锈钢滤网。在除污器中，水流由进水口进入筒体，经过滤网过滤的水流由出水口流出，污垢则沉降于除污器底部，经过排污排出。

        四、 安装与使用

        除污器一般应设置于供暖系统的入口调压装置前或各设备入口前。直通式除污器安装在水平管道上，角通式除污器可安装在直角转弯的管道上，安装是壳上箭头方向必须与水流方向一致，运行过程中应定期排污。
